Flowchart-Symbole verstehst du am besten, wenn du sie in Aktion siehst. Statt einer langen, trockenen Liste zeigen wir dir die Bedeutung jeder Shape direkt im Flowchart, sodass du die Sprache anhand der Logik lernst.
Jetzt kostenlos testen

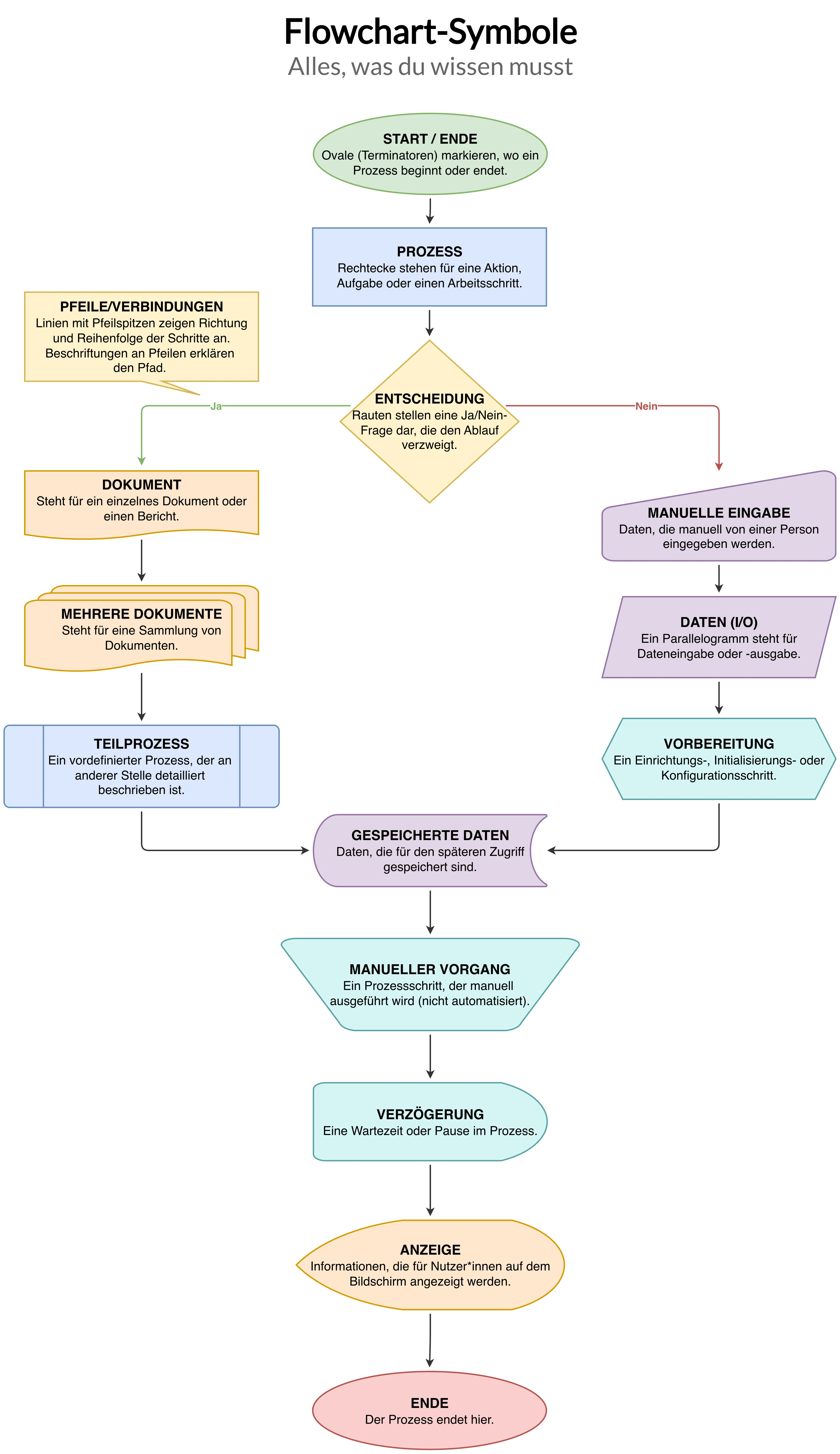

Folge dem Pfad, um zu erfahren, wofür jede Flowchart-Shape steht (Tipp: Zum Vergrößern klickst du mit der rechten Maustaste auf das Diagramm unten und wählst Bild in neuem Tab öffnen):
*Mehr zu Flowcharts findest du in *draw.io - Clevere Flussdiagramme und Prozessdiagramme in Confluence
Was sind BPMN- und Swimlane-Diagramme in draw.io?
Standard-Flowchart-Shapes decken die meisten Prozesse ab, doch manche Workflows brauchen mehr Präzision. BPMN- und Swimlane-Diagramme sind zwei Formate, die weiter gehen: BPMN modelliert Geschäftsprozesse mit klar definierten Shapes wie Events, Gateways und Tasks, während Swimlane-Diagramme zeigen, wer welchen Schritt in einem Prozess verantwortet. Beide Formate unterstützt draw.io vollständig.
BPMN (Business Process Model and Notation)
BPMN ist ein internationaler Standard zur Modellierung von Geschäftsprozessen. Er führt spezialisierte Shapes wie Events, Gateways und Tasks ein, mit klaren Regeln für ihre Bedeutung. So bleiben Diagramme über Teams und Tools hinweg eindeutig.

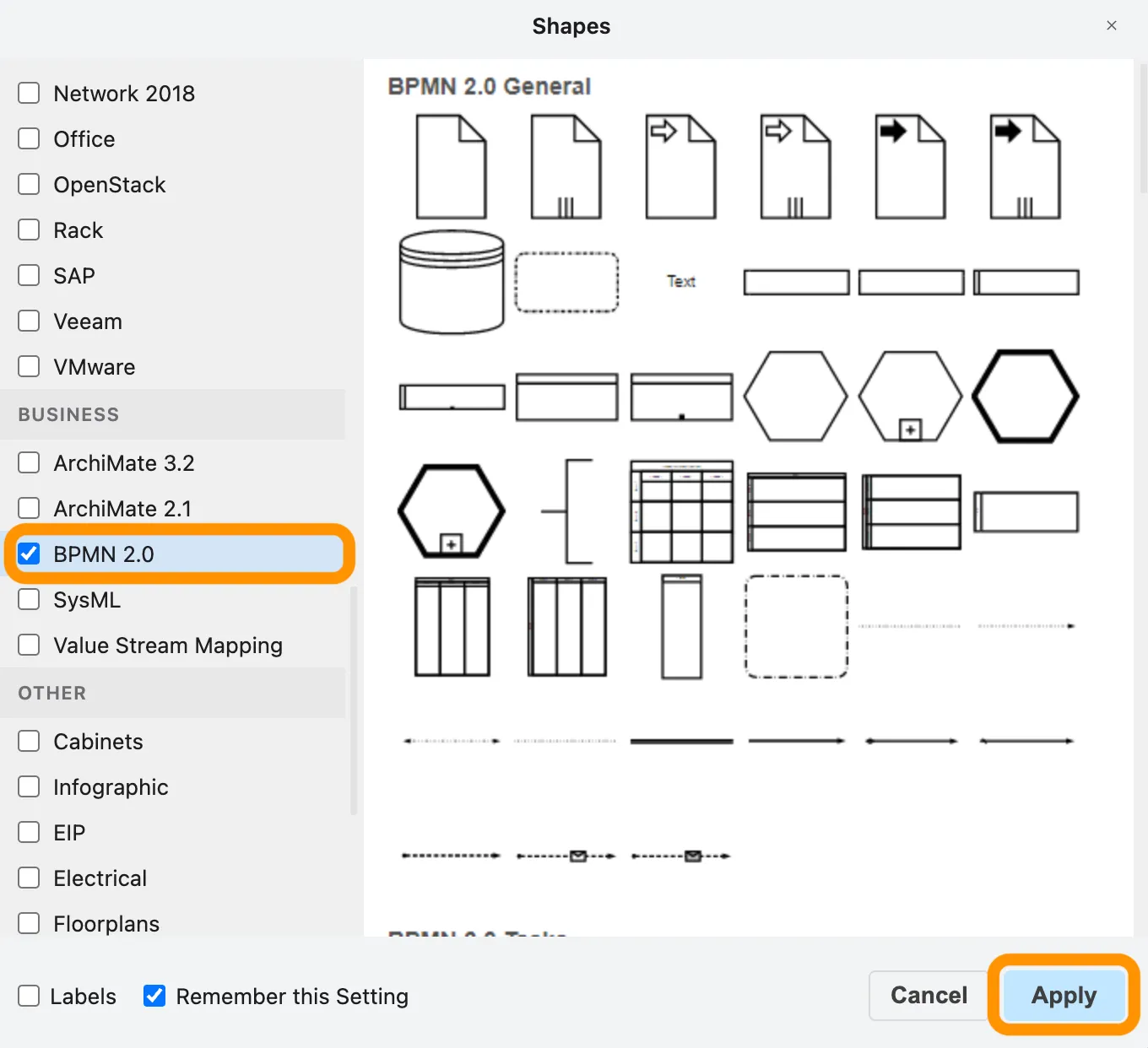

So greifst du in draw.io auf BPMN-Shapes zu:
- Klicke unten im linken Panel auf +Mehr Shapes.
- Scrolle zur Kategorie Business und wähle die Shape-Bibliothek BPMN 2.0.
- Klicke auf Anwenden.
Mehr Informationen findest du in 3 wichtige Automotive-Diagramme: FTA, VSM und BPMN
Swimlane-Diagramme
Swimlane-Diagramme zeigen dir, wer was macht. Jede Lane steht für eine Person, ein Team oder ein System, das für die Schritte darin verantwortlich ist. Besonders nützlich sind sie für teamübergreifende Prozesse, bei denen Übergaben zwischen Teams reibungslos ablaufen müssen.
In draw.io verwenden Swimlanes eine Container-Shape, die deine Prozessschritte in beschriftete Zeilen oder Spalten organisiert. Du kannst jede Flowchart-Shape in eine Lane ziehen, und das Diagramm gruppiert es automatisch.

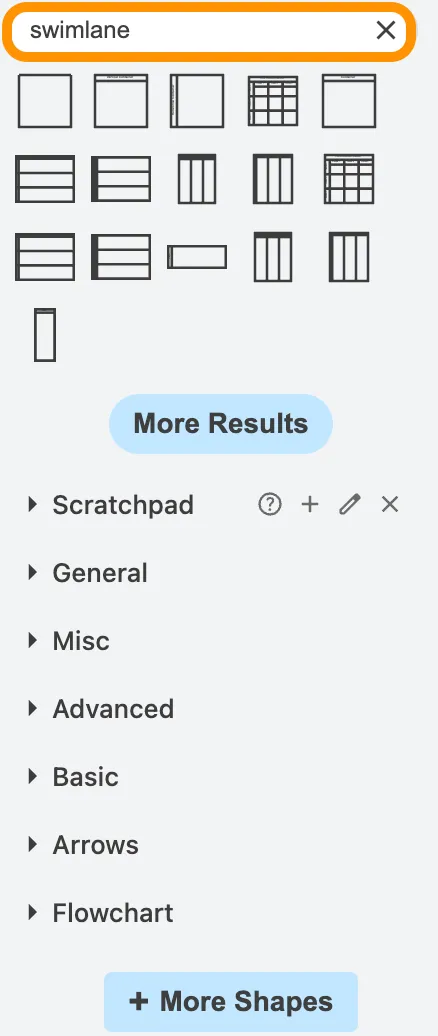

Um die Swimlane-Container-Shapes zu finden, gibst du einfach „swimlane” in die Suchleiste oben rechts ein. Fährst du mit der Maus über eine Shape, siehst du eine vergrößerte Vorschau. Ein Linksklick fügt die Shape dem Canvas hinzu.
Mehr dazu erfährst du in Working with Swimlanes in draw.io
Möchtest du tiefer in die Welt von draw.io eintauchen? Besuche unsere linktr.ee-Seite, folge uns in den sozialen Medien und erfahre, wie andere draw.io verwenden und welche hilfreichen Tipps und Tricks es gibt.
Nutzt du draw.io noch nicht? Überzeuge dich selbst und starte noch heute deine kostenlose 30-Tage-Testversion. Oder buche eine kostenlose, unverbindliche Demo mit unserem Customer-Success-Team und erfahre, wie draw.io das Leben für dich und alle in deinem Unternehmen (und darüber hinaus) einfacher und produktiver macht!
Happy diagramming!
