Dieser Beitrag ist Teil unserer Automotive-Kampagne und zeigt, wie Visualisierung Abläufe optimiert, Systeme verfeinert und Risiken über den gesamten Fahrzeuglebenszyklus hinweg reduziert.
Ob ASPICE-konforme Prozesse abgebildet oder komplexe Elektroschaltpläne erstellt werden müssen: draw.io für Confluence bietet Ingenieur*innen und Fertigungsteams in der Automobilindustrie professionelles Diagramming direkt in ihrer Single Source of Truth.
Themen in dieser Reihe:
- Über ein Jahrhundert Automotive Engineering: Eine visuelle Zeitleiste der Innovation (1881–2026)
- 3 technische Diagramme, die Automotive-Expert*innen kennen sollten: FTA, VSM, BPMN
- Schaltpläne mit draw.io erstellen: Eine Simson-Schwalbe-Fallstudie
Die Säulen des Erfolgs: Sicherheit, Effizienz, Governance
Erfolgreiche Automobilmarken setzen auf präzise Dokumentation, um drei zentrale Säulen zu stützen: Sicherheit, Effizienz und Governance. Visuelle Klarheit hilft dir, die Komplexität der modernen Automobilindustrie zu bewältigen und diese drei Säulen zuverlässig aufrechtzuerhalten.
In diesem Blogartikel stellen wir drei Diagramm-Methoden vor (Fehlerbaumanalyse, Wertstromanalyse und Business Process Model and Notation), die Ingenieur*innen und Expert*innen in der Automobilindustrie dabei unterstützen, Fehler zu analysieren, die Produktion zu optimieren und komplexe Workflows zu standardisieren.
Jetzt kostenlos testen
Was ist eine Fehlerbaumanalyse (FTA) und wofür wird sie eingesetzt?
Eingesetzt von: Sicherheits- und Zuverlässigkeitsingenieur*innen
Im Automotive Engineering hat Sicherheit höchste Priorität. Eine Fehlerbaumanalyse (Fault Tree Analysis) untersucht verschiedene Hardware-Kombinationen und Softwarefehler, die zu einem unerwünschten Zustand führen können, z. B. Bremsversagen oder unbeabsichtigte Beschleunigung.
FTA ist eine Kernanforderung, um funktionale Sicherheitsstandards wie ISO 26262 einzuhalten. Kurz gesagt: Ohne eine gründliche FTA, die die Ausfallsicherheit der Systeme belegt, kommt kein modernes Fahrzeug auf die Straße.
Mit FTA lässt sich:
- Fehlerlogik nachverfolgen: Die Ereigniskette untersuchen, die zum unerwünschten Zustand führt.
- Compliance sicherstellen: Dokumentierte Nachweise liefern, dass Sicherheits- und Zuverlässigkeitsanforderungen (wie ISO 26262) erfüllt werden.
- Risiken priorisieren: Die kritischsten Komponenten und Ereignisse identifizieren, um Ressourcen gezielt einzusetzen.
- Systemdesign optimieren: Mit Top-down-Analyse Sicherheitsanforderungen auf niedrigerer Ebene in der Designphase ableiten.
- Diagnostik vereinfachen: Als Vorlage nutzen, um Ursachen zu identifizieren und Diagnosehandbücher und -prozesse zu entwickeln.[ 1]

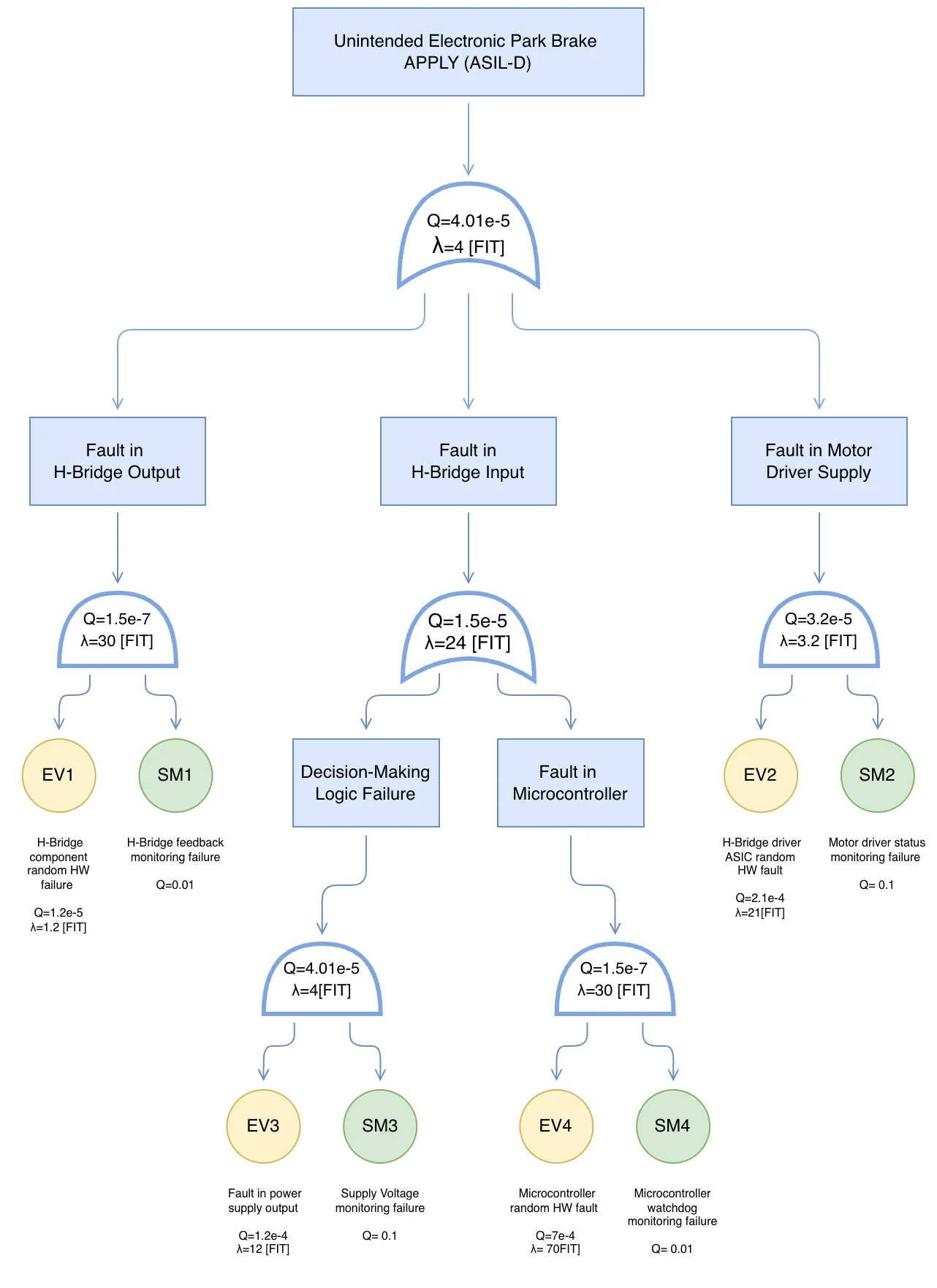

FTA: Unbeabsichtigte Aktivierung der elektronischen Parkbremse (EPB)
Was ist eine Wertstromanalyse (VSM) und wie optimiert sie die Produktion?
Eingesetzt von: Fertigungs- und Industrieingenieur*innen
Die Wertstromanalyse (auch als Material- und Informationsflussanalyse bekannt) ist ein Werkzeug, um den Fluss von Materialien und Informationen zu visualisieren, die ein Produkt vom Lieferanten bis zum Kunden begleiten. VSM ist unverzichtbar für Industrie- und Fertigungsingenieur*innen, die damit große Montagewerke effizient am Laufen halten.
Verwurzelt im Toyota-Produktionssystem haben sich Lean-Prinzipien zu einem globalen Standard entwickelt, der weit über die Automobilindustrie hinausreicht: in Wirtschaft, Softwareentwicklung und Gesundheitswesen. Das Ziel bleibt universell: Effizienz maximieren, indem du die „drei M” identifizierst und reduzierst:
- Muda (Verschwendung): Aktivitäten, die Ressourcen verbrauchen, ohne Wert zu schaffen.
- Muri (Überlastung): Belastung von Personal oder Ausrüstung durch überhöhte Anforderungen.
- Mura (Unausgeglichenheit): Inkonsistenzen oder Unregelmäßigkeiten im Produktionsprozess.[ 2]

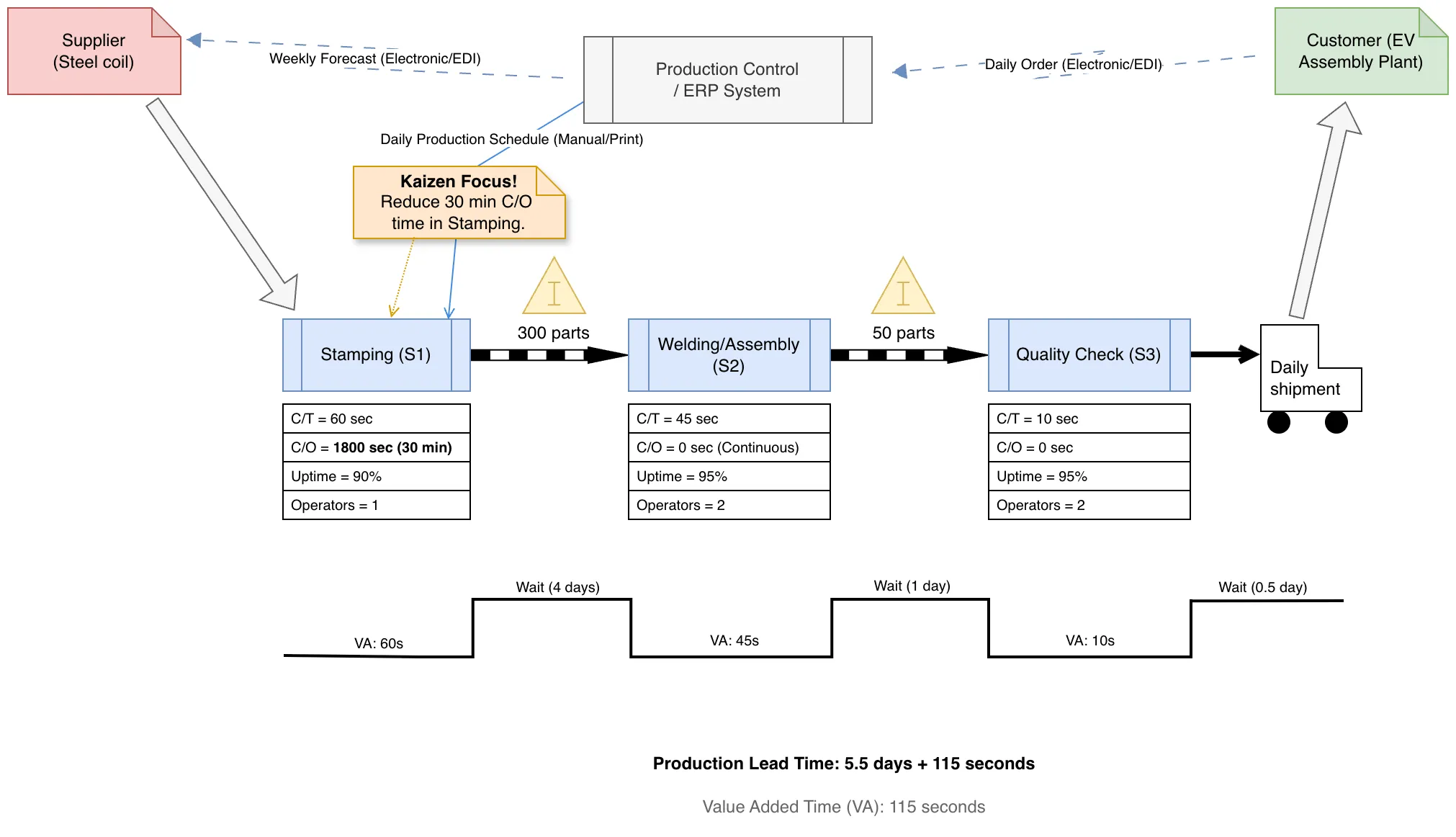

Wertstromanalyse für ein EV-Hochvolumen-Bauteil: Die Türscharnier-Montage
Was ist Business Process Model and Notation (BPMN) und welche Rolle spielt es in der Automotive-Software-Entwicklung?
Eingesetzt von: Operations- und Qualitätsmanager*innen
Während sich FTA auf die Maschine und VSM auf die Fertigungshalle konzentriert, ist BPMN die Sprache der Organisation selbst. BPMN standardisiert übergeordnete Business-Workflows und stellt ASPICE-Prozesskonformität sicher: der „Goldstandard” für Prozessqualität in der Automotive-Software- und Systementwicklung.
Mit BPMN bilden Operations-Expert*innen die Logik ab, die für regulatorische Audits erforderlich ist, und stellen nahtlose Übergaben zwischen Engineering, Supply Chain und Logistik sicher. Da Fahrzeuge immer stärker softwaredefiniert werden, ist BPMN entscheidend für das Management komplexer „Wenn-dann”-Szenarien, z. B. die Koordination von Over-the-Air-(OTA-)Updates.
Durch eine klare, standardisierte Notation überbrückt BPMN die Lücke zwischen technischen Engineering-Anforderungen und den übergreifenden Geschäftsstrategien, die eine globale Automobilmarke vorantreiben.

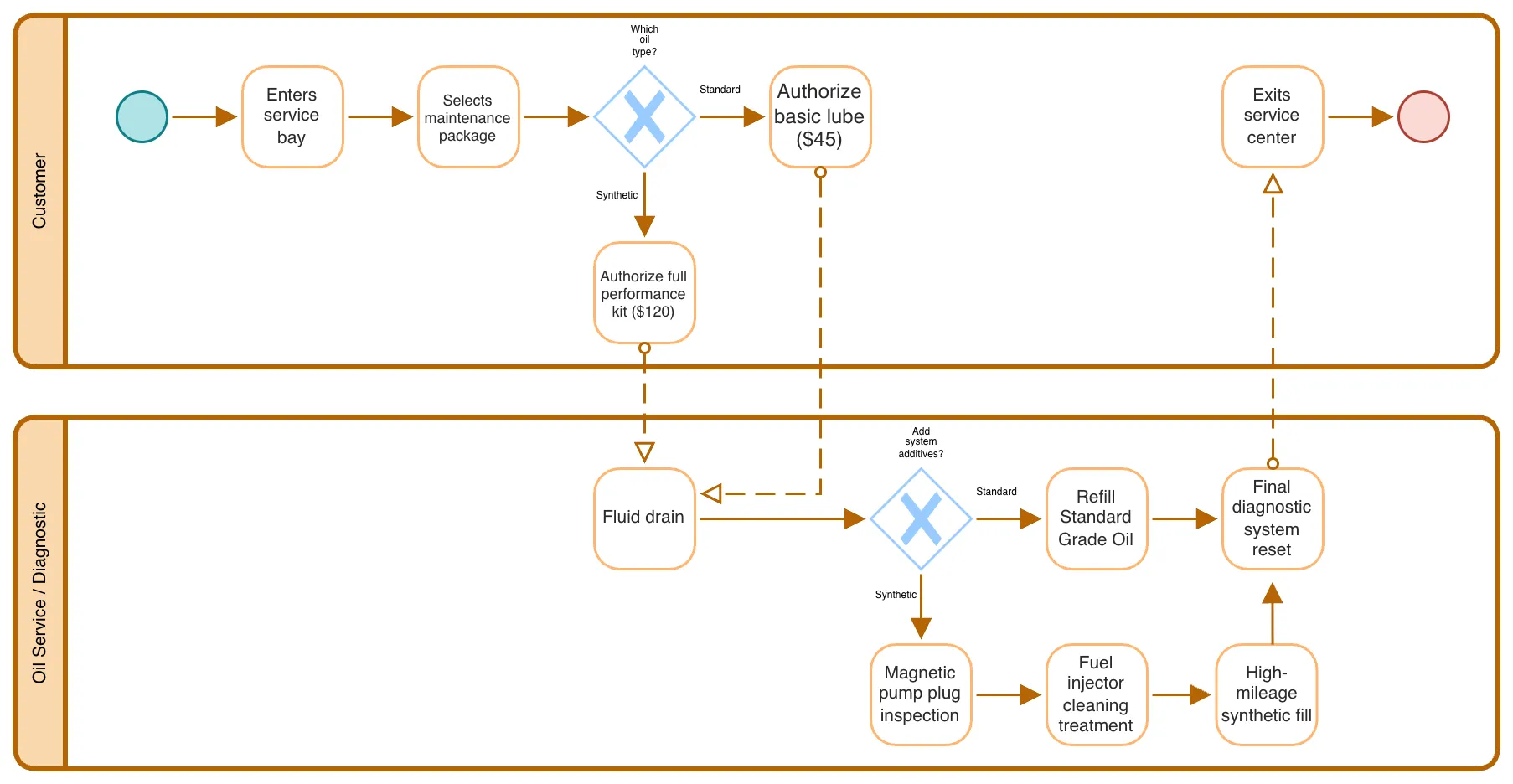

BPMN-Kollaborationsdiagramm: Ölservice und Diagnostik im Automotive-Bereich
Häufig gestellte Fragen
Ich arbeite in einer stark regulierten Branche. Wie kann ich die Sicherheit der draw.io-App maximieren?
Für Teams mit strengen Anforderungen an die Datensouveränität gibt es draw.io als Zero-Egress-App oder als Advanced-App-Edition mit einem Zero-Egress-Schalter. Diese Versionen ermöglichen es dir, deine Daten vollständig abzusichern, indem sie jeglichen Datenabfluss außer Atlassian-API-Aufrufe unterbinden. Deine Diagrammdaten verlassen also nie deine Confluence- oder Jira-Umgebung.
Bietet draw.io spezielle Symbole für VSM und BPMN?
Ja, draw.io bietet eigene Shape-Bibliotheken für Value-Stream Mapping sowie BPMN und BPMN 2.0.
Du kannst auch eine Vielzahl von Shape-Bibliotheken für Elektro- und Schaltkreisdiagramme aktivieren. Klicke einfach auf +Mehr Shapes am unteren Rand des linken Panels, um die passenden Bibliotheken auszuwählen.

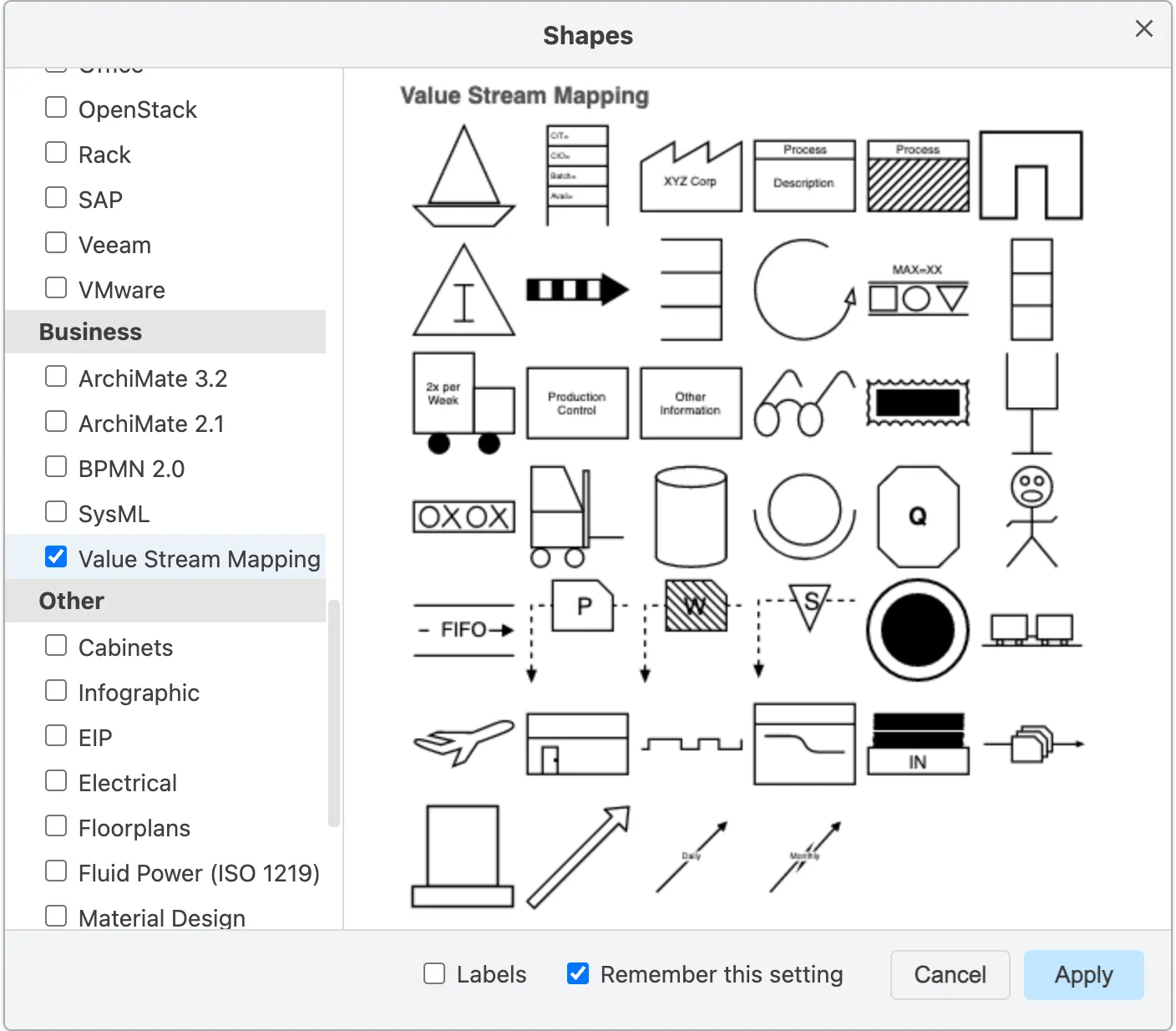

Value-Stream-Mapping-Shape-Bibliothek

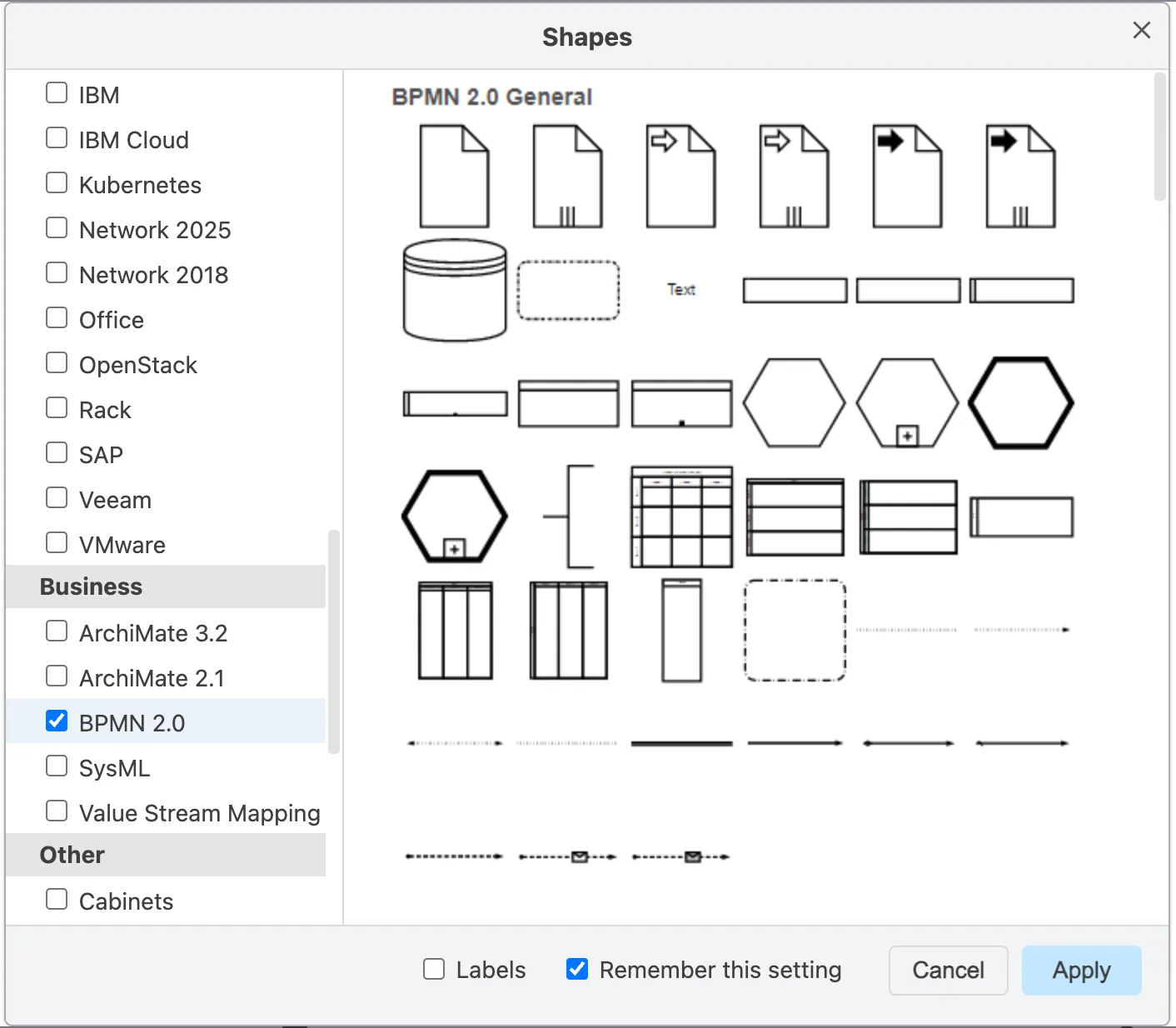

BPMN-2.0-Shape-Bibliothek
Wo finde ich weitere Informationen?
Wir empfehlen die folgenden Artikel:
- UML-Zustandsdiagramme mit draw.io
- draw.io-Diagramme automatisch aus CSV-Dateien erstellen
- draw.io für BPMN-Diagramme nutzen
- BPMN-Gateways verstehen: 69 Optionen im Überblick
Du willst tiefer in die Welt von draw.io eintauchen? Besuche unsere linktr.ee-Seite, folge uns in den sozialen Medien und erfahre, wie andere draw.io nutzen. Dazu gibt es hilfreiche Tipps und Tricks.
Du nutzt draw.io noch nicht? Überzeuge dich selbst und starte noch heute deine kostenlose 30-Tage-Testversion. Oder buche eine kostenlose, unverbindliche Demo mit unserem Customer-Success-Team und erfahre, wie draw.io deinen Arbeitsalltag und den deines gesamten Unternehmens einfacher und produktiver gestalten kann!
Viel Spaß beim Diagramming!
